Las pantallas son estructuras flexibles empleadas para la contención de tierras en excavaciones verticales urbanas, diseñadas para trabajar principalmente a flexión y construidas antes de la excavación. Además de contener , pueden desempeñar funciones de impermeabilización parcial, aunque no son completamente impermeables debido a limitaciones del material y métodos de ejecución.
Características principales de las pantallas:
- Construcción previa a la excavación.
- Empotramiento bajo el fondo de excavación para estabilidad, ya que su peso propio tiene escasa influencia.
- Flexibilidad estructural, permitiendo deformaciones bajo el empuje del terreno.
- Sujeciones adicionales (como anclajes , vigas o acodalamientos metálicos) en casos de excavaciones profundas.
Tipos de pantallas:
- Pantallas de pilotes: Utilizan pilotes de hormigón armado, perforados in situ. Según la disposición de los pilotes:
- Discontinuas: Se benefician del efecto arco del terreno y son económicas para excavaciones sin nivel freático.
- Tangentes: Los pilotes se tocan sin solaparse, aptas para terrenos granulares o con entrada limitada de agua.

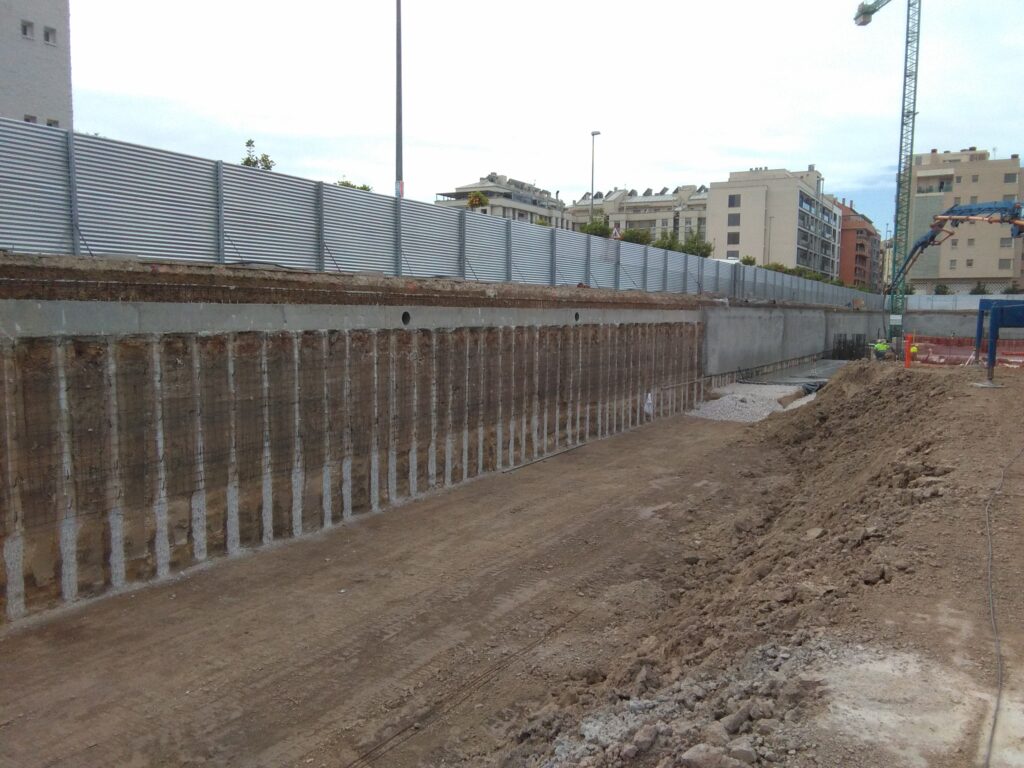

- Secantes: Los pilotes se solapan, creando una estructura continua y adecuada para terrenos con nivel freático o restricciones ambientales.
- Pantallas de micropilotes: Formadas por perforaciones de pequeño diámetro con armadura tubular y rellenas de lechada de cemento. Son ideales en espacios reducidos, rehabilitaciones urbanas y terrenos con accesibilidad complicada.
- Muros pantalla: Muros continuos de hormigón armado que contienen tierras, limitan la entrada de agua y pueden soportar cargas verticales. Son construidos mediante bataches estabilizados con lodos tixotrópicos en terrenos sin cohesión y presencia de nivel freático, destacando su utilidad en entornos urbanos con excavaciones profundas.
En cada caso, las características del terreno, nivel freático, espacio disponible y requisitos estructurales determinan la selección del tipo de pantalla más adecuada. En CIMENETER colaboramos para diseñar y ejecutar la estructura de contención que mejor se adapte a tu proyecto.
